Новое запатентованное изделие от производителя! 28 лет на рынке!
Чудо-форточка XXI века!

ВШУ 125 - вентиляционное шумозащитное устройство,
приточный клапан для очистки и инфильтрации воздуха нового поколения!
Новое запатентованное изделие от производителя! 28 лет на рынке!
Чудо-форточка XXI века!

ВШУ 125- вентиляционное шумозащитное устройство,
приточный клапан для очистки и инфильтрации воздуха нового поколения!
Новое запатентованное изделие от производителя! 28 лет на рынке!
Чудо-форточка XXI века!

ВШУ 125 - вентиляционное шумозащитное устройство,
приточный клапан для очистки и инфильтрации воздуха нового поколения!
совершенству нет предела

Меняем старое на новое!

Улучшаем качество жизни
Более 1 миллиона
Уже установленных изделий ВШУ-125 в квартирах ДСК-1 г. Москвы и других объектах по всей стране!
Более 500 тысяч

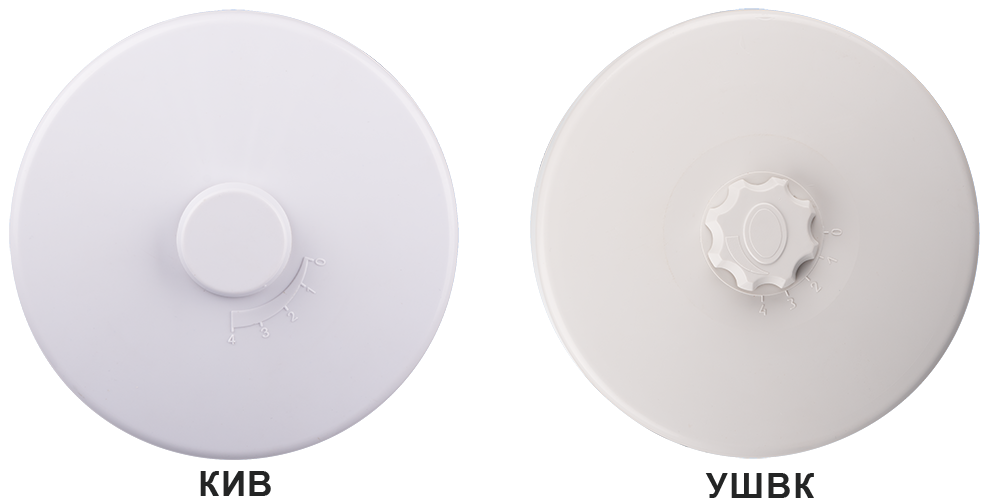

Замен устаревшей модели «скандинавской форточки», типа УШВК-125, КИВ и их аналогов с лепестковым механизмом, на ВШУ-125!
Обратная связь с нашими клиентами помогает нам улучшать изделие

Что мы изменили и улучшили

За долгие годы установки и эксплуатации предыдущей модели клапана УШВК-125 мы учли все замечания и пожелания клиентов, использующих это изделие в своих квартирах и домах, и создали четыре новые модели:

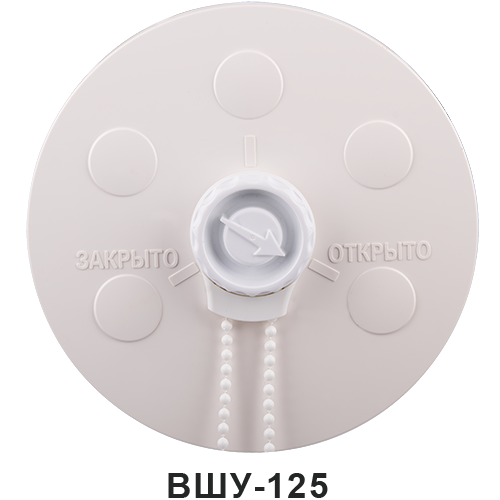

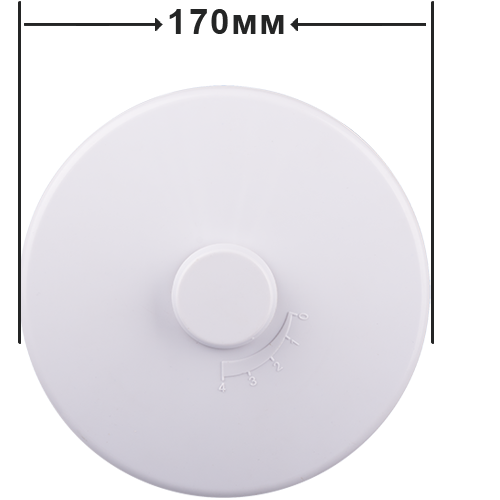

ВШУ - 125
С ручным управлением

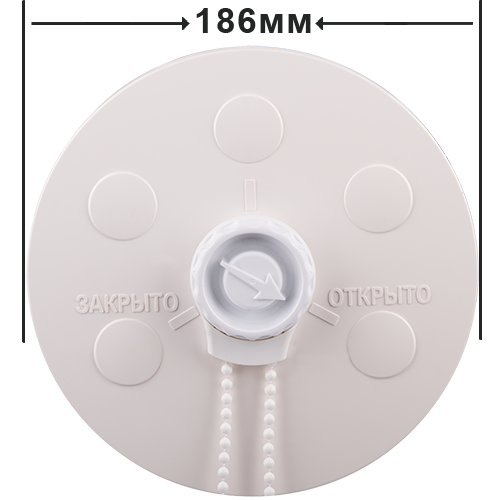

ВШУ - 125
С цепочным и ручным управлением
Новинка
ВШУ - 125 Элит
С ручным управлением
Новинка
ВШУ - 125 Элит
С цепочным и ручным управлением

1. Полное перекрытие притока воздуха

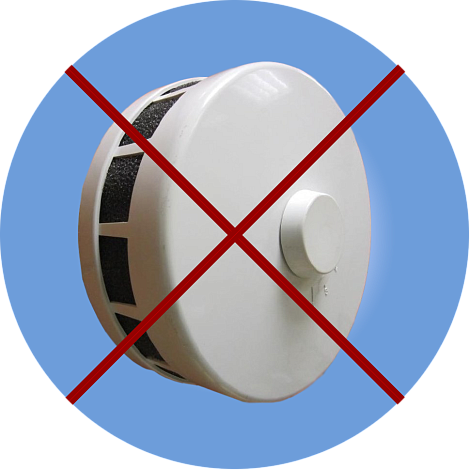

Главным конструктивным недостатком в УШВК и КИВ было неполное перекрытие притока воздуха при закрытом клапане. Данная конструкция не позволяла избавиться от сквозняков в холодное время (особенно при высокой этажности установки) и нежелательных запахов с улицы.

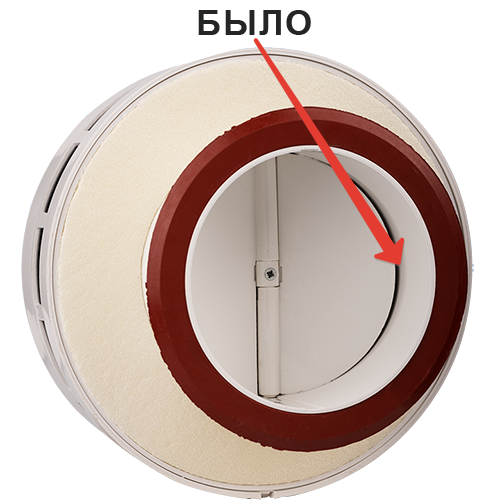

Механизм лепесткового клапана оставлял щели
Из-за этого люди просто избавлялись от уже установленных клапанов в квартирах и оставались без притока воздуха, что вело к излишней влажности и появлению плесени в помещении.

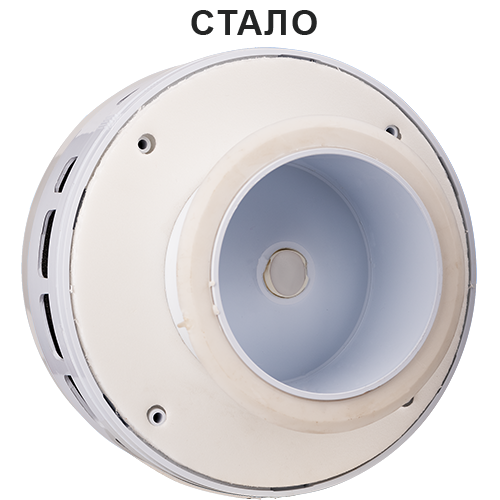

Нами был разработан новый клапан запирания, гарантирующий при необходимости полное перекрытие нежелательного доступа воздуха снаружи

2. Увеличение диаметра оголовка.

Для подачи большего количества воздуха до 70 куб. м /час в теплое время года был увеличен диаметр оголовка.

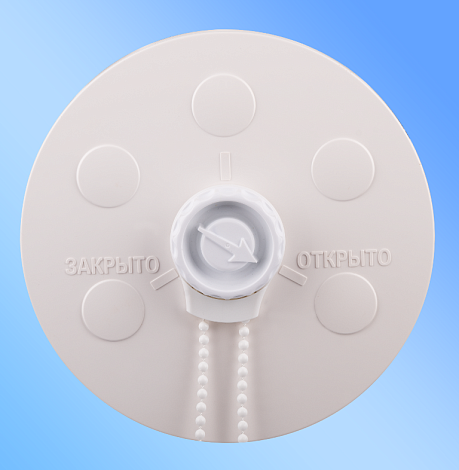

3. Изменили ручку управления.

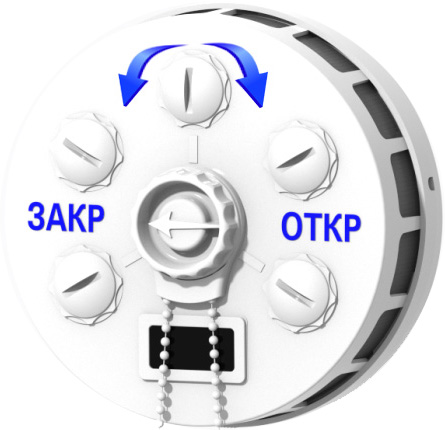

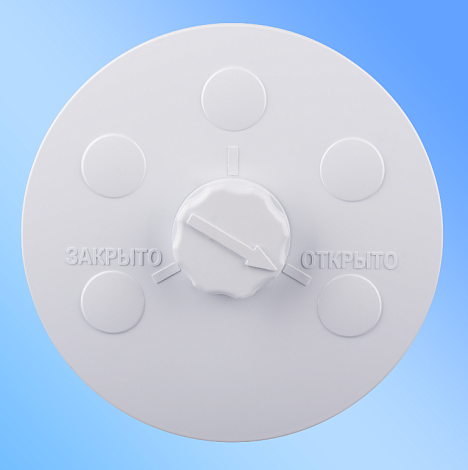

Добавили четкую визуализацию положения «открыто-закрыто».
В отличие от предыдущих моделей, где видно только вплотную, в каком положении находится фильтр.


4. Заменили варианты управления

Заменили веревочное, быстро приходящее в негодность, управление на два варианта:
  • Ручное управление
  • Современную жалюзийную систему работы клапана с пластиковой нитью.

5. Изменили конструкцию разборки.

Для упрощения технического обслуживания устройства изменили конструкцию его разборки.

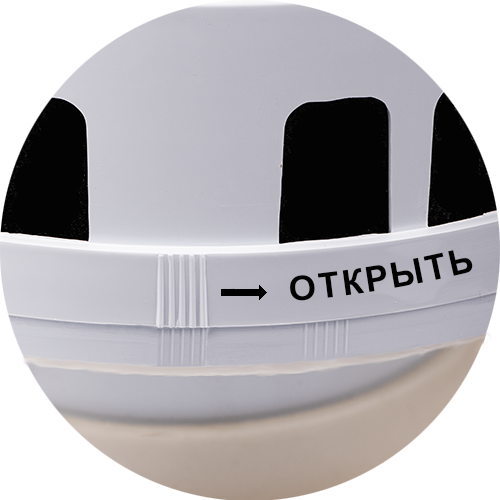

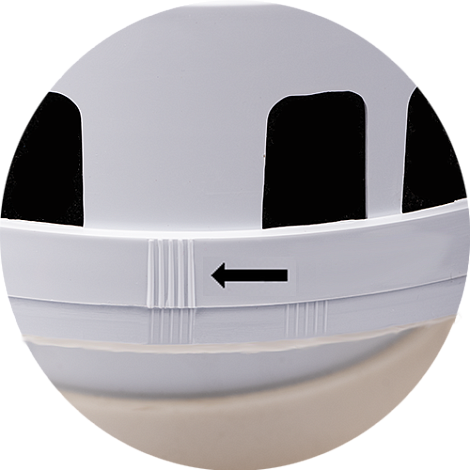

Теперь достаточно повернуть верхнюю часть оголовка против часовой стрелки, как указано на рисунке, и снять фильтр для очистки.

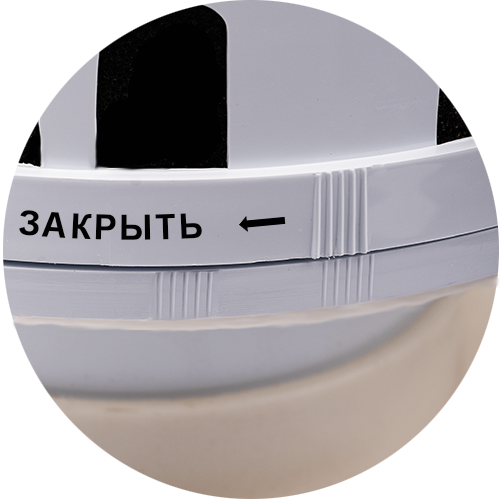

Закрывание происходит в обратном порядке до совмещения отметок на корпусе оголовка.


В предыдущих моделях все это было неудобно и многоступенчато,
что требовало определенных навыков и инструментов.

Назначение

Приточный клапан «ВШУ-125--Чудо-форточка XXI века» предназначен для применения в городских квартирах, загородных домах, офисных и технических помещениях. «ВШУ-125» -- самостоятельное приточное вентиляционное устройство, которое заменяет оконную форточку, и не требует изменения конструкции окон, не влияя на их теплотехнические, звукоизоляционные и другие характеристики.
«ВШУ-125» это:
Регулятор приточного воздуха
Регулирует потоки входящего свежего, очищенного воздуха в помещение
Барьер для пыли, пуха и насекомых
Препятствует проникновению пыли, пуха и насекомых
Регулятор температуры воздуха
Согревает поступающий воздух при отрицательных температурах
Не образует конденсат
Препятствует образованию конденсата и промерзания
Теплоизоляция
Обладает хорошей теплоизоляцией
Снижение шума
Снижает уровень уличного шума

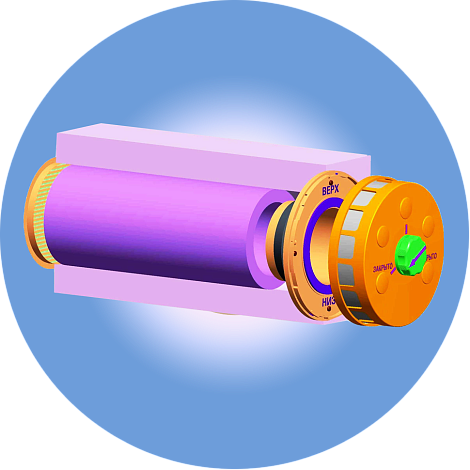

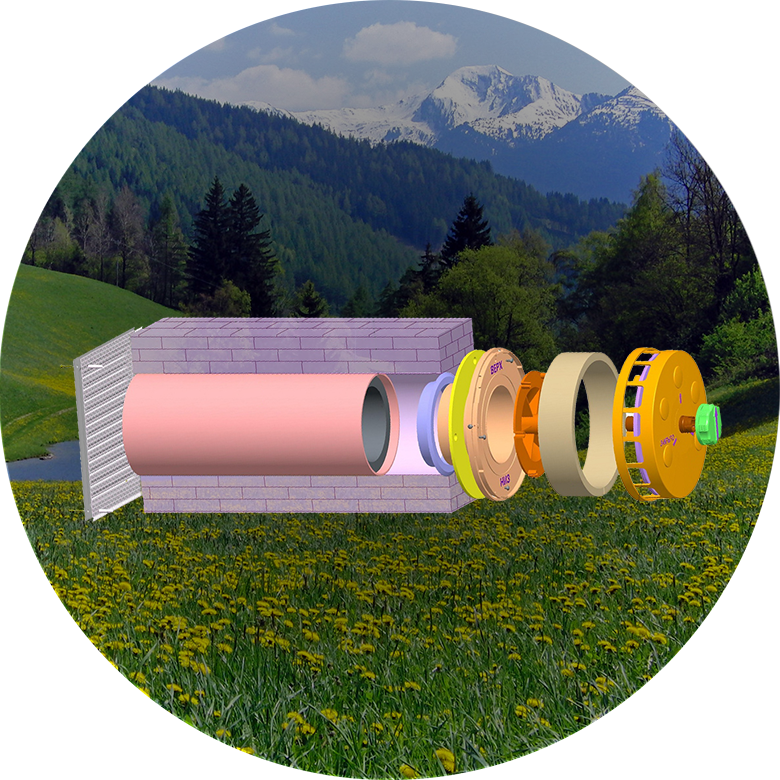

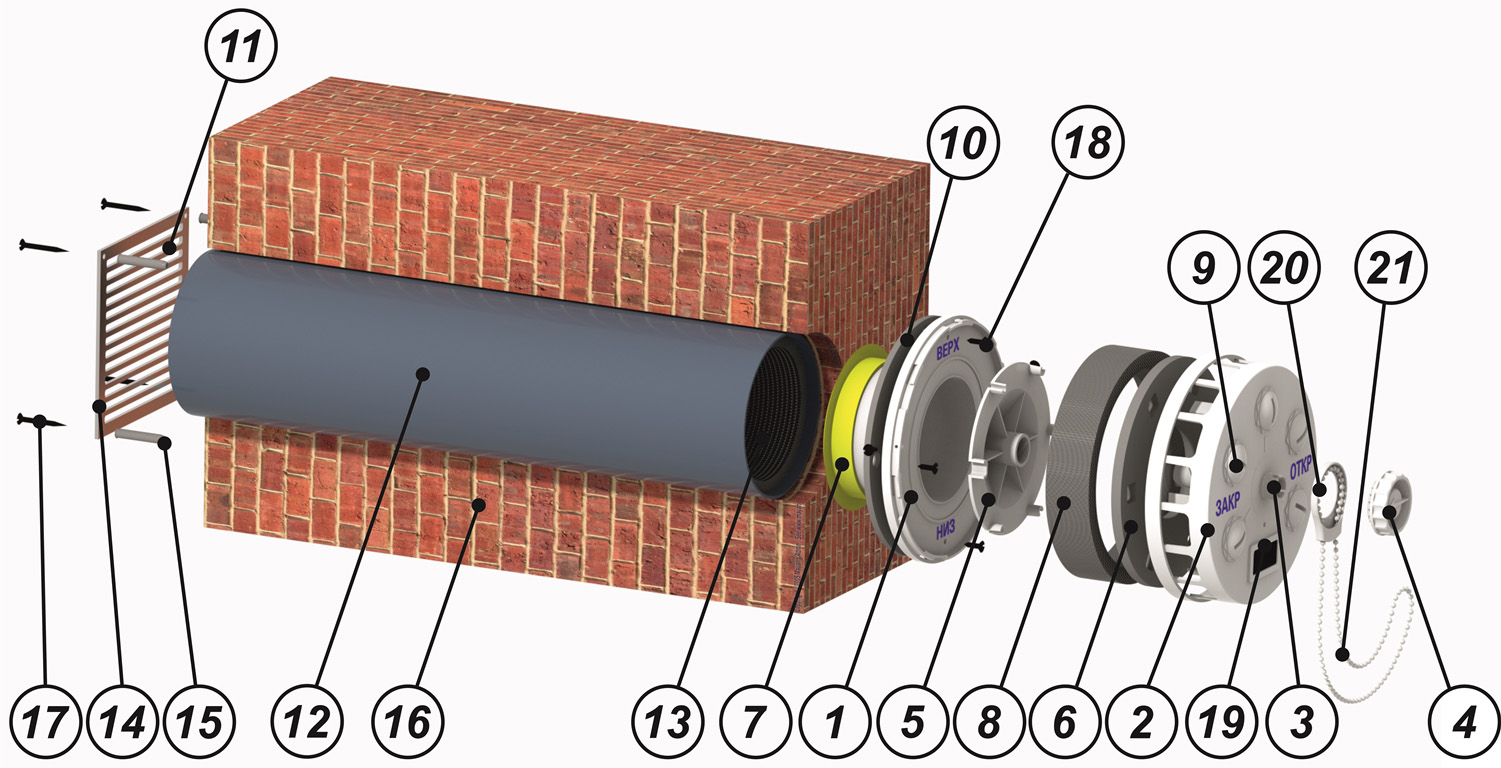

Описание конструкции


1. Основание клапана
2. Корпус клапана
3. Поворотный винт
4. Ручка регулировки
5. Клапан регулировки подачи воздуха
6. Шумо-влагозащитный изолятор
7. Уплотнительное резиновое кольцо

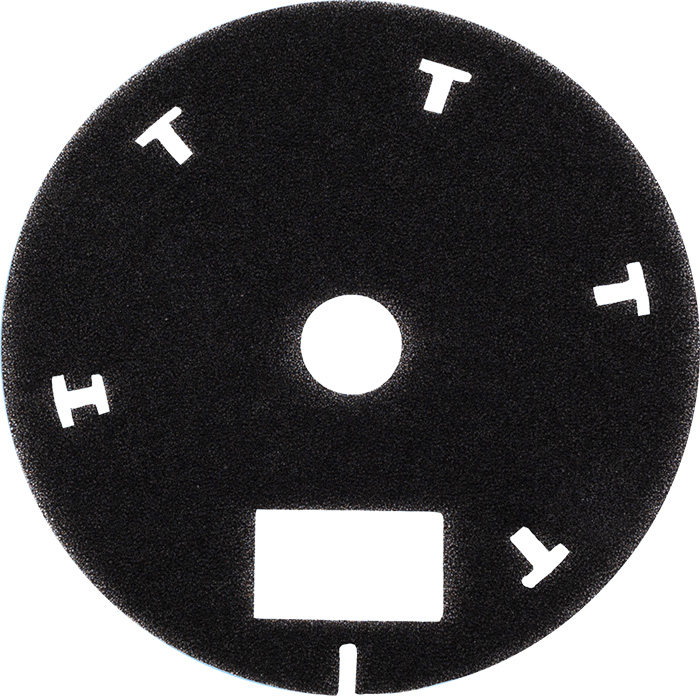

 8. Пылевлагозащищающий фильтр
9. Съёмная заглушка клапана *;
10. Уплотнительное кольцо основания;
11. Москитная сетка;
12. Труба теплошумоглушителя;
13. Теплошумоглушитель;
14. Наружная алюминиевая вентиляционная решетка;
 15. Крепежный дюбель решётки;
16. Стена;
17. Саморез;
18. Крепежный саморез основания клапана. 19. Датчик температуры *;
20. Фиксатор цепочки **;
21. Цепочка управления **.

* Устанавливается на моделях Элит
** Устанавливается на моделях с цепочным управлением

Новинка

ВШУ - 125 Элит

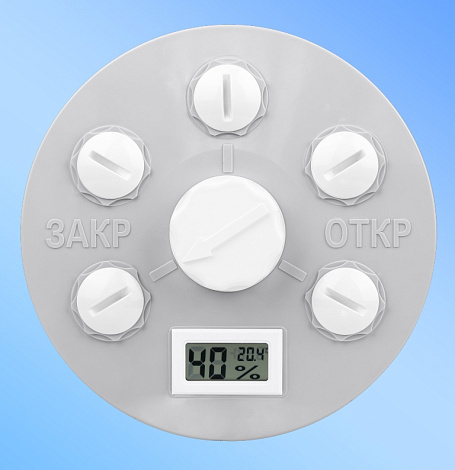

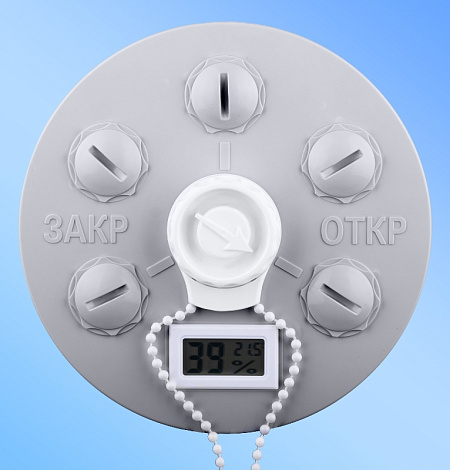

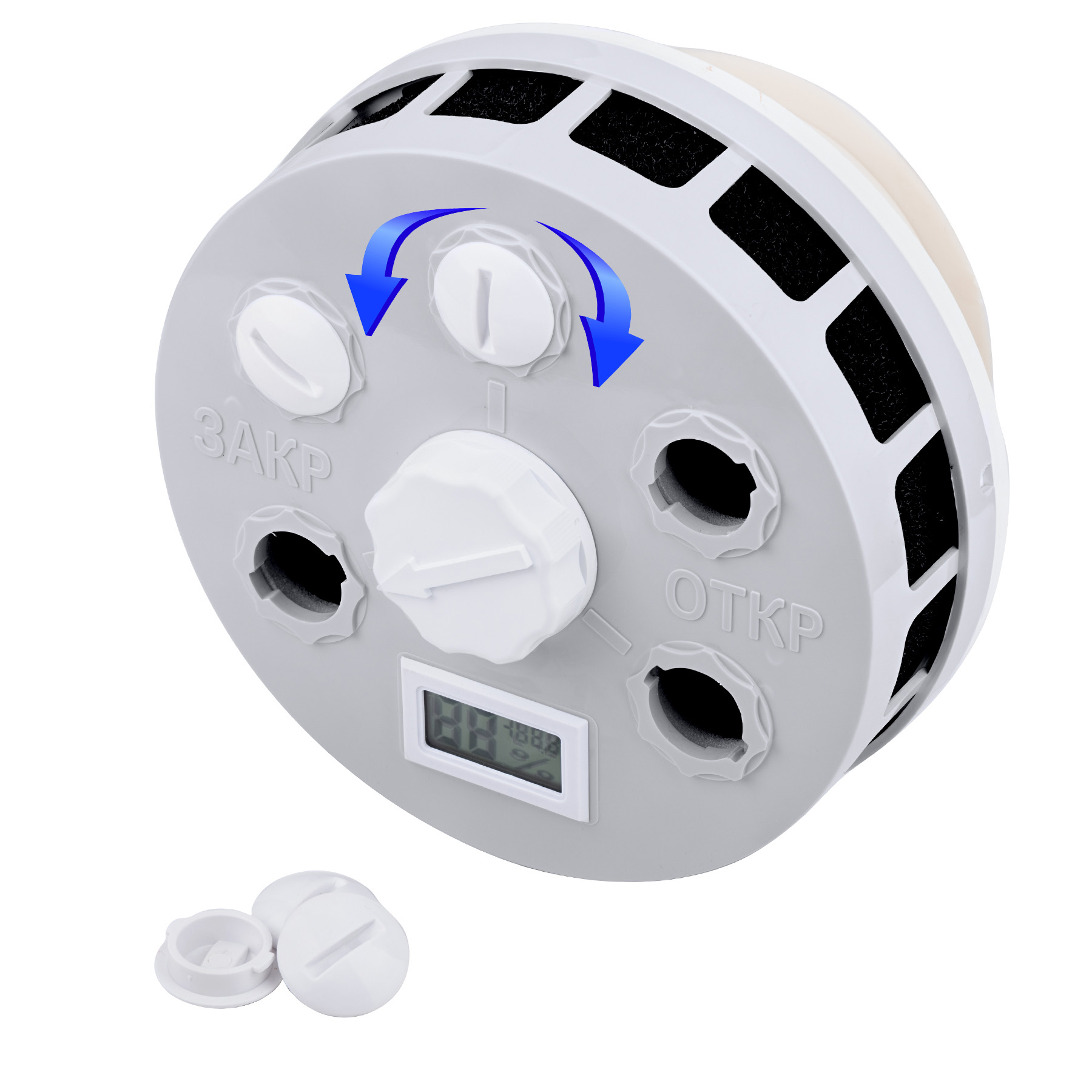

ВШУ - 125 Элит оснащен датчиком температуры и влажности входящего воздуха, дополнительным фильтром отчисти и съемными заглушками для увеличения притока воздуха.

Съёмные заглушки выкручиваются против часовой стрелки и снимаются, для увеличения притока воздуха.



Датчик

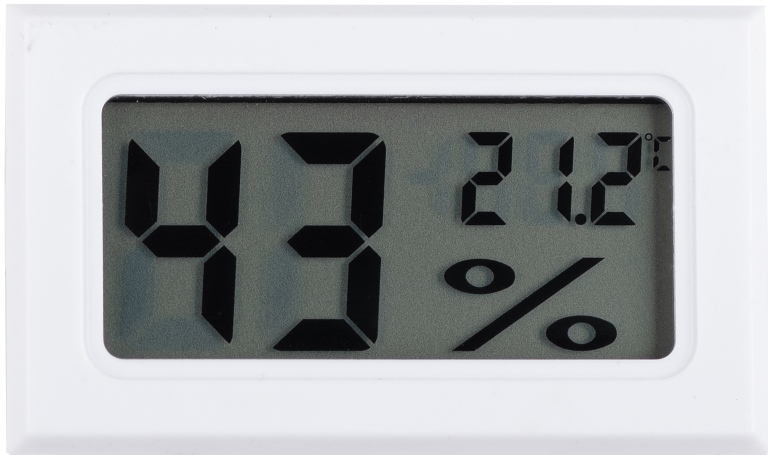

Датчик температуры и влажности

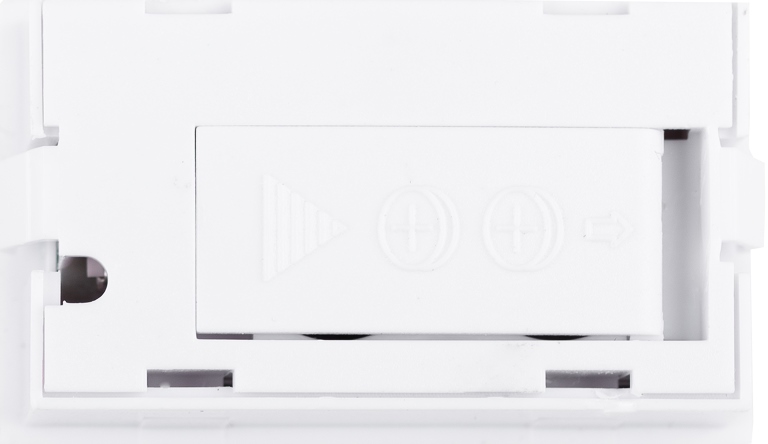

Задняя часть
2 батарейки LR 44 входят в комплект



ВШУ - 125 - Элит особенно рекомендуем для установки в малоэтажных строениях, коттеджах, таунхаусах и загородных домах.

Установка и монтаж

«ВШУ-125» устанавливается в помещениях, где требуется приток наружного воздуха, в стене над окном или рядом, при необходимости в любом удобном для вас месте.

Если «ВШУ-125» устанавливается в местах, где выделяются запахи или влага ( кухни, санузлы и др.), то потребуется дополнительная вытяжка для лучшей работы клапана.

Установка «ВШУ-125» производится в любое время года, независимо от монтажа окон и не затрагивая уже произведенный ремонт в помещениях.

Желательна установка устройства в каждой комнате для притока свежего воздуха.

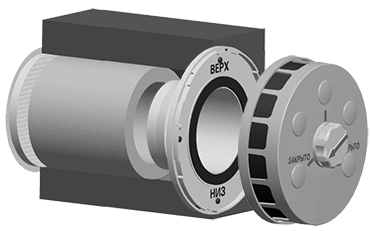

Приточный клапан «ВШУ-125» устанавливается в стену

Высверливаем отверстие в стене

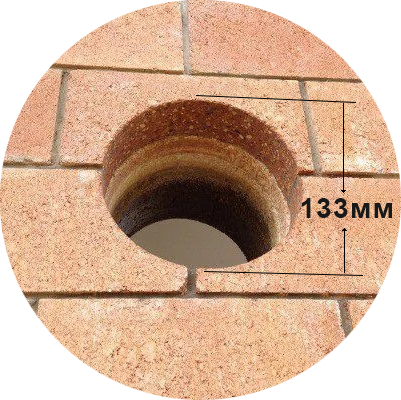

Для начала установки высверливаем отверстие в стене диаметром 133мм ( диаметр вставляемой трубы 132мм)
Устанавливаем вентиляционную решетку

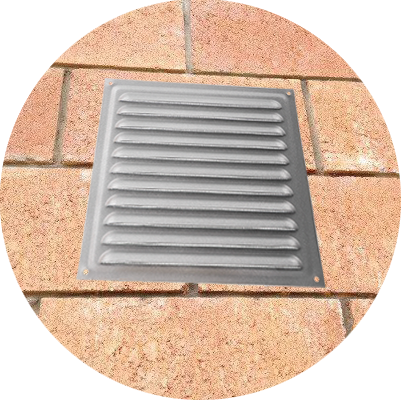

На внешней стене устанавливаем наружную вентиляционную решетку с москитной сеткой, полностью закрывающую высверленное отверстие

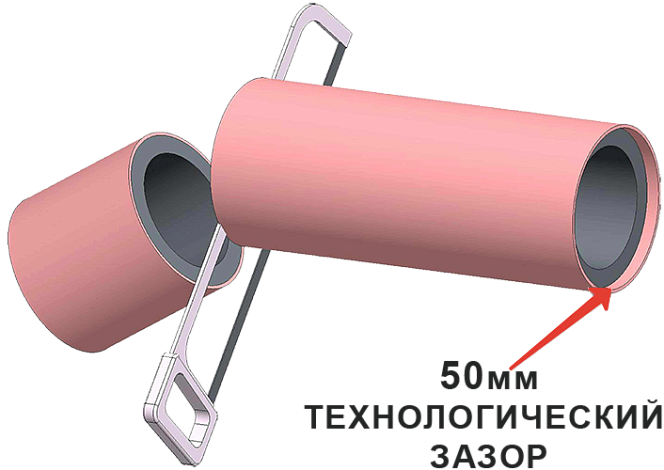

Обрезаем трубу с теплошумоглушителем
Труба обрезается до размера толщины стены. Обрезать трубу следует совместно с теплошумоглушителем, с противоположной стороны от технологического зазора 50мм

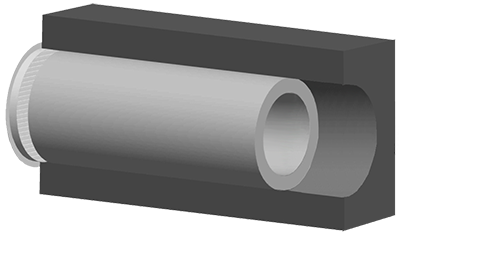

Вставляем трубу в стену
Вставить подготовленную трубу в стену с внутренней стороны и зафиксировать монтажной пеной. В случае установки круглой наружной решетки закрепить ее в трубе с помощью саморезов и вставить в стену с наружной стороны.
Устанавливаем основание клапана

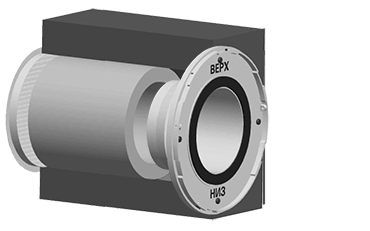

Установить основание клапана в канал трубы таким образом, чтобы указатели «ВЕРХ» и «НИЗ» были направлены в соответствующие стороны. Основание клапана необходимо закрепить на стене с помощью четырех саморезов.
Устанавливаем корпус клапана
Важно! Перед установкой корпуса клапана необходимо перевести ручку регулировки подачи воздуха в положение «ОТКРЫТО» и только после этого крепить корпус к основанию.
Далее

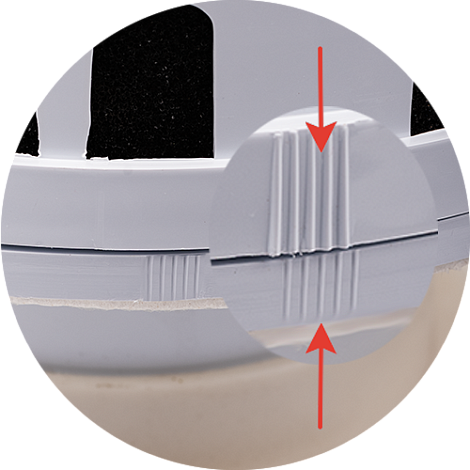

Необходимо приложить корпус к основанию так, чтобы резцы, нанесенные на корпусе, совпали с резцами, нанесенными на основание клапана
В завершение
Необходимо повернуть корпус по часовой стрелке до совпадения резцов основания с резцами корпуса клапана. При желании можно закрепить корпус клапана с помощью самореза

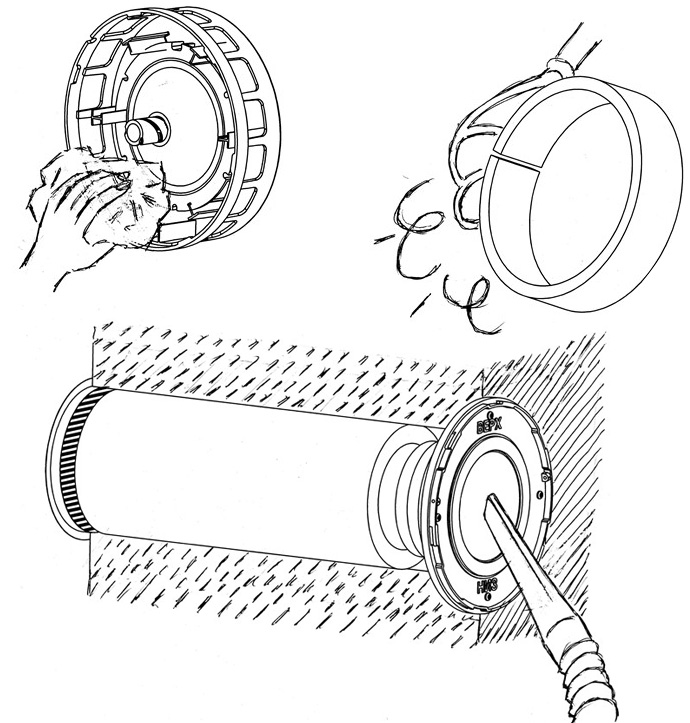

Обслуживание и наши рекомендации

Мы рекомендуем периодически производить техобслуживание вашего «ВШУ-125».

Для этого необходимо осуществлять очистку пылевлагозащищающего фильтра оголовка желательно не реже одного раза в три месяца, особенно в летнее время.

Очищать трубу с шумоглушителем при помощи пылесоса раз в 6 месяцев.

При необходимости очищать наружную вентиляционную решетку от возможных загрязнений.

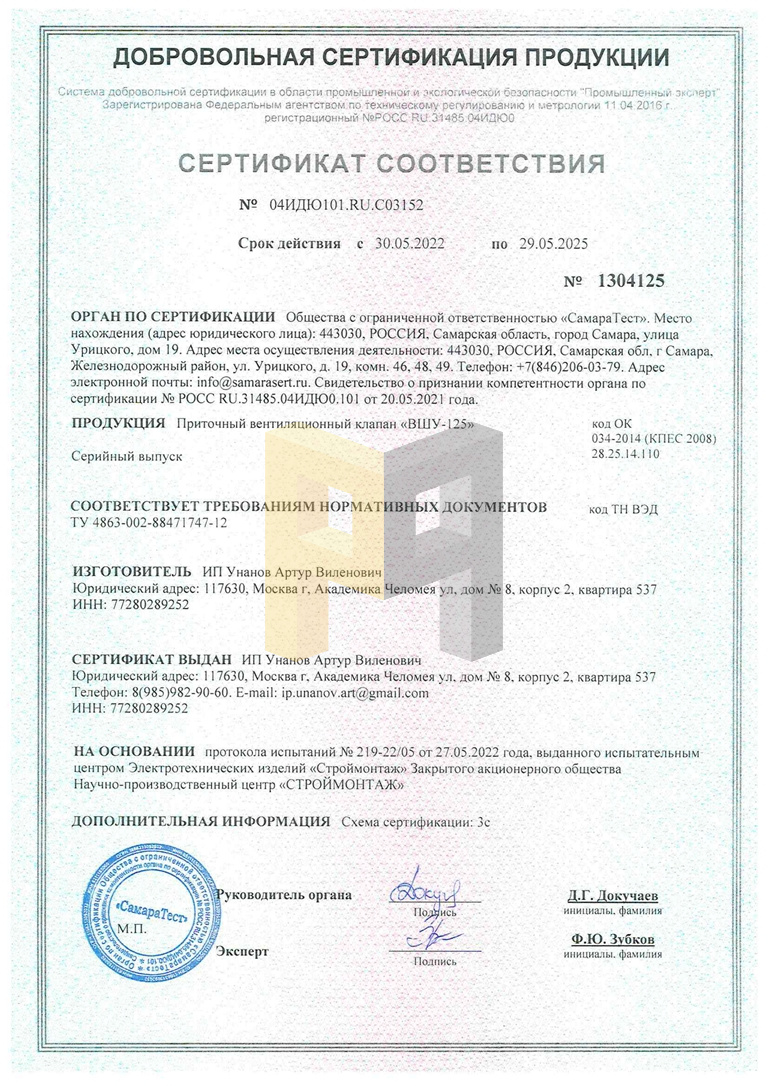

Патент и сертификат соответствия
